Pemasangan Anod

Name: Pemasangan Anod CWC Pengeluar, Pembekal dan Kilang - Buatan China - Paip OCTAL
Brand: OCTAL
SKU: 285136435

Tujuan: Kawalan kakisan jangka panjang-untuk saluran paip luar pesisir, dasar laut, paya & tertimbus
Piawaian: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Jenis Anod: Pengorbanan (aloi Zn, Al, Mg), ICCP (MMO, grafit, silikon-besi)
Kaedah Pemasangan: Dikimpal atau diikat terus pada paip, Terbenam dalam Salutan Berat Konkrit (CWC), Pengapit atau pelana dipasang, Pemasangan di bawah air oleh penyelam/ROV, Sistem rod ICCP berkuasa dengan penerus
Kelebihan Teknikal: Hayat perkhidmatan: 20–40 tahun, Pengedaran semasa yang dioptimumkan, liputan CP seragam, Selamat untuk persekitaran berbahaya/luar pesisir, Prestasi terbukti dalam saluran paip dasar laut & paya
Aplikasi: Saluran paip luar pesisir, riser, tiub J-, lintasan sungai, saluran paip tertimbus

Hantar pertanyaan

pengenalan produk

Maksud pemasangan Anod CWC

Pemasangan anodialah kerja memasang anod korban pada saluran paip-dengan mengimpal, mengapit/mengikat atau membenamkannya dalam lapisan CWC-supaya anod terhakis terlebih dahulu dan paip keluli kekal dilindungi sebagai sebahagian daripada sistem perlindungan katodik (CP). Untuk paip bersalut CWC, ia juga termasuk kawalankedudukan anod, kaedah penetapan, dan perlindungan kabeljadi anod kekal berkesan secara elektrik tanpa rosak semasa pengendalian, lay, atau kimpalan medan.
Dua sistem utama digunakan:

Anod korban (Zn, Al, Mg):Mudah,{0}}bebas penyelenggaraan, sesuai untuk air cetek dan tanah.
Anod Semasa Terkesan (MMO, Si-besi):Dikuasakan oleh penerus, boleh laras, sesuai untuk saluran paip air dalam dan-jauh.

Paip Oktal mereka bentuk dan memasang sistem anod mengikut piawaian DNVGL-RP-F103, ISO 15589-2 dan NACE yang dioptimumkan, menawarkan kaedah jarak, ikatan dan pemasangan yang dioptimumkan (dikimpal, diapit atau CWC dibenamkan).

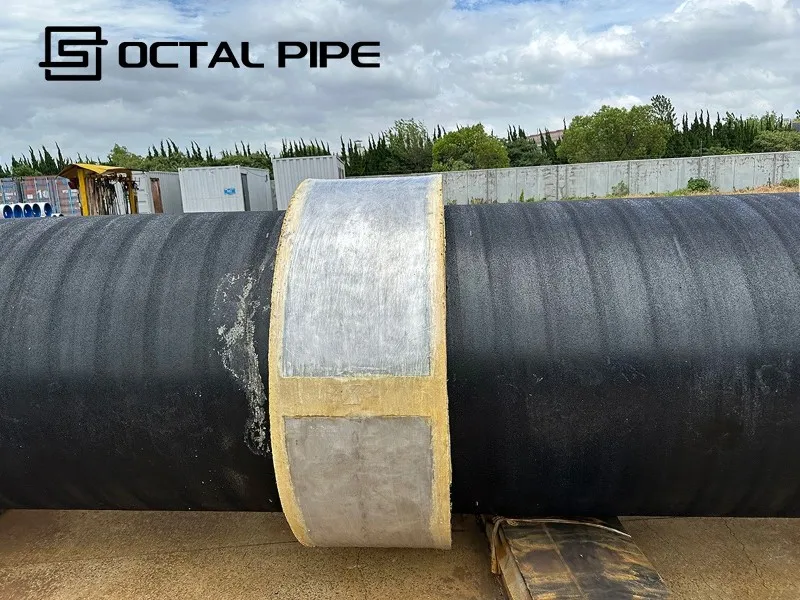

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Piawaian Pemasangan Anod & Pemilihan Jenis Anod (Pematuhan CP)

Item pemasangan anod	Apa yang terkandung di dalamnya	Pilihan biasa / nota	Piawaian & panduan rujukan
Pematuhan pemasangan anod	Asas reka bentuk sistem CP untuk saluran paip terendam/bawah tanah; rangka kerja penerimaan untuk pemasangan dan pentauliahan	Digunakan untuk menjajarkan susun atur anod, kaedah lampiran dan dokumen pusing ganti untuk laluan luar pesisir/dasar laut/terkubur	DNVGL-RP-F103(CP kapal selam oleh anod galvanik);DNV-RP-B401(amalan CP dasar laut);ISO 15589-2(CP untuk sistem saluran paip petroleum & gas asli);NACE SP0169 / SP0177(kawalan kakisan luaran untuk paip bawah tanah/tenggelam)
Jenis pemasangan anod: Pengorbanan (galvanik)	Tiada kuasa luaran; bahan anod menghakis untuk melindungi paip	Zink / aluminium / magnesiumaloi; biasa untuk keadaan air cetek, paya dan tanah di mana perlindungan teragih yang mudah diutamakan	Biasanya digunakan di bawah asas reka bentuk CP di atas (spek projek memilih bahan dan jarak)
Jenis pemasangan anod: ICCP	CP berkuasa dengan output boleh laras melalui penerus	MMO / grafit / silikon-besianod; selalunya digunakan untuk saluran paip air dalam atau-jauh yang permintaan dan kawalan semasa lebih tinggi	Biasanya digunakan di bawah asas reka bentuk CP di atas (spek projek mentakrifkan keperluan kuasa/kawalan dan pemantauan)

Kaedah Pemasangan Paip cWC

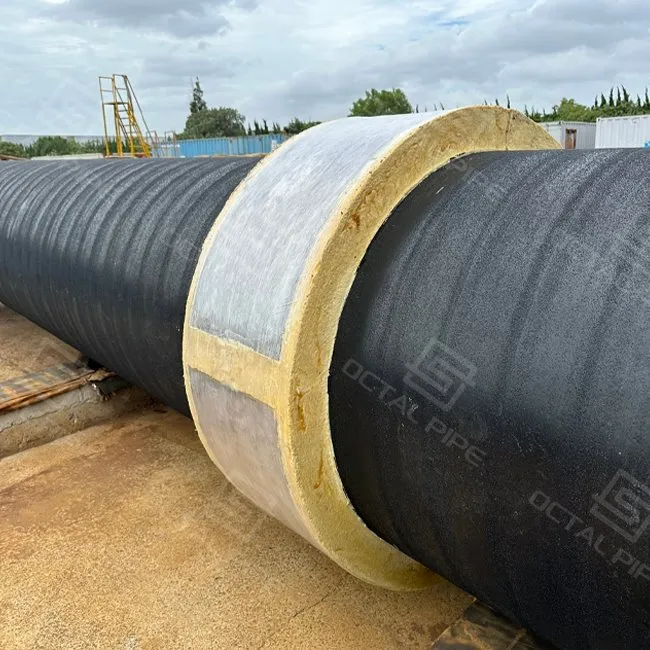

Anode Installation octal

Menurut DNVGL-RP-F103, pemasangan anod yang betul adalah penting untuk memastikan pengedaran arus seragam dan keberkesanan jangka-panjang. Paip Oktal menawarkan pelbagai penyelesaian pemasangan bergantung pada reka bentuk saluran paip dan persekitaran:

1. Lampiran yang dikimpal (pad / gelang)

Kawalan lokasi:Anod diletakkan untuk mengelakkan sambungan medan, penyokong, dan kawasan yang bertembung dengan penyengat, penggelek atau sentuhan penegang.

Disiplin pembaikan kimpalan + salutan:Kawasan kimpalan ditakrifkan, kemudian salutan dibaiki dan dimeterai untuk mengelakkan "bakaran kecil, sel kakisan besar."

Perlindungan kabel:Penghalaan dilindungi dan dilindungi supaya ia tidak tersangkut semasa pengendalian dan penurunan.

2. Pemasangan pengapit/tali (kit pemasangan anod)

Kejelasan skop kit:Kit pemasangan anod biasa termasuk pengapit/badan pelana, tali/pengikat, pad penebat, kabel kesinambungan dan bahan pengedap-supaya kontraktor tidak membuat improvisasi di tapak.

Kualiti hubungan:Permukaan yang sesuai dikawal untuk mengelakkan sentuhan rintangan tinggi yang melalui visual tetapi gagal secara elektrik kemudian.

Anti-pengendalian dan pengangkutan:Strapping ditentukan supaya ia dapat bertahan semasa mengangkut, mengangkat dan merenggangkan ketegangan tanpa beralih.

3. Terbenam dalam CWC (untuk CP terlindung pada paip bersalut berat konkrit)

Benamkan geometri:Lekuk/penutup dikawal supaya anod dilindungi daripada hentaman dan seretan semasa masih berkesan secara elektrik.

Keluar dan pengedap kabel:Titik keluar kabel dilindungi dan dimeterai supaya ia tidak menjadi titik halangan atau laluan air.

Tamatkan peralihan:Zon CWC/anod diselaraskan dengan pemotongan kimpalan supaya salutan sambungan medan boleh dilaksanakan dengan bersih (apabila dinyatakan).

Pemasangan bawah air:

Untuk saluran paip dasar laut, anod dipasang di luar pesisir oleh penyelam atau kenderaan kendalian jauh (ROV).

Pengapit dan sistem kimpalan khusus digunakan untuk menjamin penempatan yang selamat dan tepat.

DNVGL-RP-F103 menentukan jarak dan kaedah lampiran untuk memastikan liputan CP yang sekata.

Pemasangan Rod Anod Berkuasa (ICCP):

Rod anod (MMO, berasaskan titanium-) diletakkan di sepanjang laluan saluran paip.

Disambungkan ke pengubah-penerus darat atau platform bahagian atas.

Menyediakan arus boleh laras, sesuai untuk saluran paip air dalam dengan permintaan CP yang tinggi.

prosedur pemasangan anod

Gunakan ini sebagaiprosedur pemasangan anodgaris dasar dan ketatkannya dalam ITP anda jika perlu:

Pengesahan pra-kerja:Sahkan sistem salutan, binaan CWC-(jika berkenaan), pelan jarak anod dan zon "tidak-pergi" berhampiran sambungan/sokongan medan.

Menanda & menyesuaikan-:Tandakan lokasi setiap lukisan; mengesahkan pelepasan untuk meletakkan peralatan dan titik pengendalian.
Lampiran:Pasang dengan kaedah dikimpal atau pengapit/tali; penghalaan kabel selamat dan pelepasan terikan.
Semakan kesinambungan:Lakukan pemeriksaan kesinambungan/rintangan elektrik dan rekod keputusanapabila dinyatakan dalam PO/ITP.
Kedap & pembaikan:Baiki/tampal kerosakan salutan setempat, tutup kabel keluar dan semak semula-kawasan yang dibaikiapabila dinyatakan.
Dokumentasi yang-dibina:Kemas kini ID/lokasi anod dan rekod ujian untuk pentauliahan dan pemantauan CP masa hadapan.

Kelebihan Teknikal

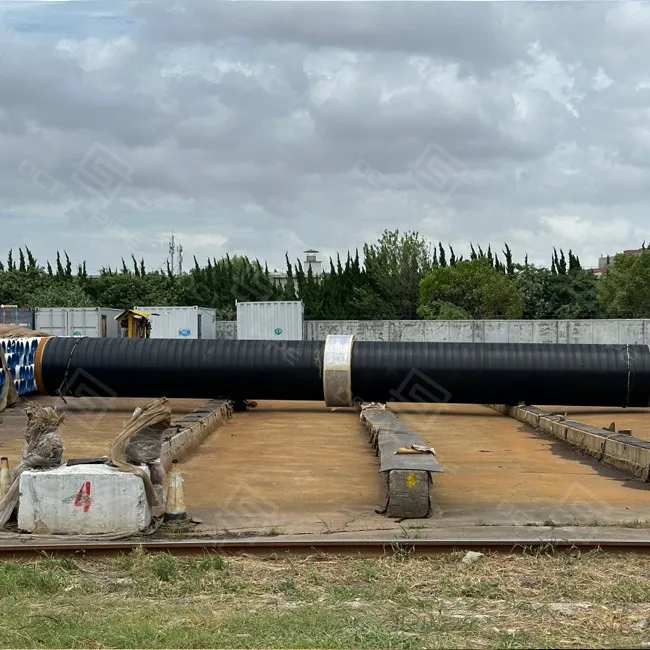

Anode Installation octal pipe

Penyelesaian pemasangan anod Octal Pipe memberikan kawalan kakisan yang teguh dengan pelbagai faedah teknikal:

Dilanjutkan Hayat Perkhidmatan:

Reka bentuk DNVGL-RP-F103 memastikan berat, jarak dan kapasiti anod yang betul, membolehkan 20–40 tahun perlindungan katodik yang berkesan.

Pengagihan Semasa Dioptimumkan:

Reka bentuk kejuruteraan memastikan polarisasi seragam permukaan saluran paip.

Menghalang perlindungan terkurang setempat atau perlindungan berlebihan, kedua-duanya boleh menyebabkan pembubaran salutan.

Keselamatan dalam Persekitaran Berbahaya:

Sistem korban tidak memerlukan kuasa, menghapuskan risiko percikan api di zon mudah terbakar.

Sistem ICCP direka bentuk dengan pemantauan automatik dan kawalan semasa untuk memastikan operasi yang selamat.

Integrasi dengan Salutan & CWC:

Berfungsi seiring dengan lapisan FBE, 3LPE, 3LPP dan CWC, memberikan kedua-dua kestabilan kakisan dan daya apungan.

Memastikan integriti salutan sambil menambah CP dengan lebihan.

Kebolehsuaian:

CP Pengorbanan – Mudah,{0}}penyelenggaraan rendah, sesuai untuk persekitaran cetek/tenggelam.

ICCP – Boleh laras, sesuai untuk saluran paip eksport air dalam dan-jarak jauh.

Prestasi Luar Pesisir Terbukti:

Digunakan dalam saluran paip dasar selam, riser dan tiub J-, memenuhi margin keselamatan reka bentuk luar pesisir DNV.

Pemasangan Anod pada Paip Bersalut CWC (Pembersihan, Kerosakan dan Perlindungan Kabel)

Pada aTalian paip bersalut CWC, anodpemasanganbukan sahaja mengenai output semasa CP. Risiko praktikal ialah anod dan kabel menjadisnag/titik impaksemasa tarik-masuk, angkat halaman, sesentuh penggelek, dan operasi meletakkan-maka projek membayar pembaikan dan-semakan semula. Bahagian ini memfokuskan pada pemasangan anod pada paip dengan cara yang kekal berkesan dari segi elektrik dan boleh dibina melalui pengendalian CWC dan kimpalan medan.

Masalah medan dilihat pada talian CWC	Kawalan pemasangan anod digunakan pada paip bersalut CWC	Perkara yang pembeli boleh minta / failkan (apabila dinyatakan)
Badan anod terkena penggelek/penyengat atau menjadi titik halangan semasa tarik-masuk / letak	Tentukan "tiada-zon kenalan" dan pelepasan yang diperlukan kepada penegang/penggelek; pilih laluan lampiran (dikimpal / pengapit / terbenam) berdasarkan kaedah pengendalian	Lukisan reka letak tanpa-zon pergi; pernyataan kaedah lampiran; sebagai-senarai lokasi anod terbina
Kerosakan kabel daripada menyeret, mengangkat anduh atau paip-ke-sentuhan paip dalam tindanan	Penghalaan kabel dengan pelepasan terikan, larian terlindung, dan pintu keluar tertutup; elakkan gelung longgar terdedah	Perincian penghalaan kabel + kaedah pengedap; senarai semak visual; pembaikan/semula-log ujian (jika ada)
Spalling tepi konkrit di sekitar kawasan lampiran selepas pengangkutan	Kawal permukaan sentuhan, elakkan memuatkan tempat duduk anod pada tepi yang rapuh; nyatakan titik pengendalian/peraturan susun supaya zon anod tidak memberi kesan	Mengendalikan/membungkus nota; foto halaman atas permintaan; kriteria penerimaan kerosakan jika dinyatakan dalam PO/ITP
Kerosakan salutan pada pad yang dikimpal / titik sentuhan pengapit menghasilkan sel kakisan tempatan	Tentukan persediaan permukaan dan langkah pembaikan salutan di sekitar kawasan lampiran; sahkan kawasan yang dibaiki (apabila diperlukan)	Rekod pembaikan salutan; ujian cuti/semakan semula-rekod (apabila dinyatakan)
Ketakselanjaran elektrik ditemui lewat (selepas diletakkan atau sebelum pentauliahan)	Memerlukan semakan kesinambungan/rintangan pada peringkat yang dipersetujui dan tangkap keputusan	Rekod ujian kesinambungan/rintangan: kaedah + asas penerimaan + keputusan (apabila dinyatakan)

Peraturan Jarak & Susun Atur Anod (Elakkan Konflik Bersama Medan)

Kebanyakan kerja semula pemasangan anod berlaku kerana peraturan jarak ditulis sebagai "X meter biasa" tanpa mengambil kirasambungan medan, pemotongan CWC, dan sentuhan peralatan meletakkan. Peraturan di bawah membantu memastikan reka letak boleh dibina pada paip bersalut CWC sambil mengekalkan niat reka bentuk CP.

Peraturan susun atur	Mengapa ia penting pada paip bersalut CWC	Bagaimana untuk menyatakannya pada PO / lukisan
Jauhkan anod daripada zon salutan sambungan medan	Sambungan medan memerlukan akses bersih untuk kimpalan, NDT, dan salutan sambungan medan; anod berdekatan mewujudkan konflik kelegaan dan salutan	Tiada anod dalam - mm/m dari zon kimpalan sambungan medan / lilitan (jarak setiap reka bentuk projek)
Jauhkan anod daripada -konkrit bebas / peralihan hujung	Hujung CWC ialah zon pengendalian dan pembaikan tertinggi; peletakan yang tidak baik meningkatkan spalling dan melambatkan-up	Tiada lampiran anod dalam peralihan CWC dan konkrit-panjang hujung bebas (nyatakan panjang pemotongan mengikut spesifikasi)
Takrifkan zon sentuhan penggelek/penegang sebagai "tidak-pergi"	Penggelek/penyengat boleh meremukkan kabel atau menjejaskan badan anod semasa tarik-masuk/letak	Tiada anod dalam jalur sentuhan peralatan (dikenal pasti dengan kaedah lay)
Elakkan sokongan, bengkok dan-titik pengendalian tekanan tinggi	Pengapit, anduh dan penyokong sering mendarat berhampiran selekoh/titik sokongan; anod di sana terkena dahulu	Tiada pemasangan anod pada sokongan/bengkok/mengendalikan titik angkat (setiap lukisan)
Anggap jarak sebagai "niat reka bentuk + semakan kebolehbinaan"	Jarak CP mesti memenuhi reka bentuk, tetapi penempatan akhir mesti bertahan dalam pembinaan	Jarak setiap reka bentuk CP; susun atur akhir untuk disahkan terhadap peta bersama medan dan pelan pengendalian sebelum salutan/penghantaran

Hubungi sekarang

Soalan Lazim

S 1 - Bagaimanakah anda menghalang isu elektrik apabila anod dipasang pada paip bersalut berat konkrit?

A: Untukpaip bersalut berat konkrit, pelan pemasangan harus merangkumi peruntukan untuk mencegahsentuhan elektrik antara anod dan tetulang konkrit, dan ini harus ditangani dalam IPS/ITP. (Panduan DNV merujuk keperluan ini untuk paip bersalut konkrit dan mengikatnya dengan perancangan prosedur/pemeriksaan.)

S 2 - Apakah yang perlu disertakan dalam prosedur pemasangan anod?

A: betulprosedur pemasangan anodbiasanya ditulis sebagai IPS/ITP-urutan kerja sedia meliputi penerimaan/pengendalian/penyimpanan anod, lukisan pemasangan terperinci (dengan toleransi), pemeriksaan/pengujian pengancing dan dokumentasi rekod. Pendekatan "spek prosedur" ini disebut secara jelas dalam panduan DNV untuk saluran paip dasar laut.

S 3 - Apakah dokumen yang perlu disertakan dengan pemasangan anod (untuk penerimaan dan perolehan)?

Apabila dinyatakan dalam PO/ITP, item perolehan biasa termasuk:sebagai-senarai/ID lokasi anod terbina, senarai semak pemeriksaan pemasangan/pengikat, dan apa-apa yang diperlukanrekod ujian kesinambungan/rintanganserta log pembaikan/semula salutan-jika pembaikan dilakukan. Panduan piawaian menekankan menyimpan lukisan pemasangan, pemeriksaan/ujian, dan rekod sebagai sebahagian daripada pakej yang didokumenkan.
