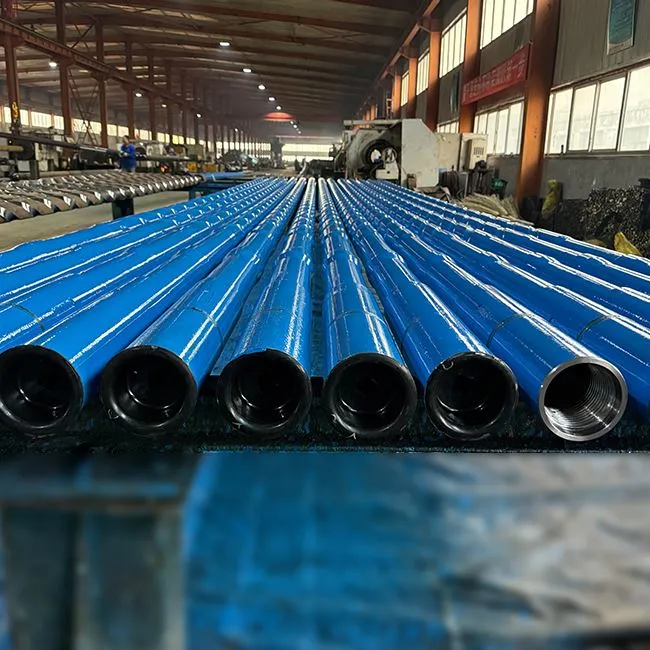

Paip Gerudi

Paip gerudiialah tiub rentetan gerudi keluli dengan hujung tergugat dan sambungan alat yang dikimpal, dikilangkan dan diperiksa mengikut API Spec 5DP supaya perolehan boleh mengunci penerimaan, kebolehkesanan dan -meningkatkan kebolehpercayaan sebelum paip sampai ke pelantar.

Sebagai pengilang paip gerudi, Paip Oktal menumpukan pada titik kegagalan yang boleh dikawal-kimpalan sambungan alat, integriti benang dan rekod peringkat penghantaran--kerana kebanyakan kelewatan pelantar bermula pada sambungan, bukan badan paip.,Paip gerudi Oktal Pipe dihasilkan mengikut pematuhan API Spec 5DP7 untuk badan paip, untuk API Specry 5DP untuk badan paip, untuk API Specry 5DP untuk badan paip, dan bukan badan paip. sambungan bersama. Ini memastikan kekuatan mekanikal, ketepatan dimensi dan kebolehtukaran dengan peralatan penggerudian antarabangsa.

Dari segi pembelian sebenar, masalah paip gerudi biasanya tidak bermula pada lubang bawah-ia bermula dengannyaskop PSL/gred yang tidak jelas, sambungan/sambungan alat yang tidak sepadan dan rekod pemeriksaan yang hilangyang memperlahankan semakan masuk dan membuat -penangguhan sisi pelantar. Oktal membekalkan paip gerudi API 5DP sebagaipenerimaan-pakej sedia: bersihkan input RFQ (menggunakan API RP 7G sebagai rujukan pemilihan), skop pemeriksaan yang ditentukan dan pek dokumen yang mengurangkan kerja semula dan hujah kemudian.

Paip gerudi ialah rentetan kerja yang menghubungkan sistem putar permukaan ke bit dan pemasangan lubang bawah (BHA). Dalam penggerudian biasa, ia melaksanakan tiga fungsi pada masa yang sama. Mula-mula, ia menghantar tork berputar dan RPM dari pemacu atas atau jadual berputar melalui alat-sambungan bersama untuk memutar bit. Kedua, ia membawa beban paksi (berat-pada-bit) dan membongkok apabila trajektori lubang telaga berubah dan rentetan bersentuhan dengan lubang gerudi. Ketiga, ia bertindak sebagai saluran tekanan untuk cecair penggerudian: lumpur dipam ke bawah paip gerudi ke muncung bit, kemudian mengembalikan anulus untuk mengangkut keratan, mengawal tekanan, menyejukkan bit, dan menstabilkan lubang.

Oleh kerana persekitaran lubang bawah tidak stabil-, rentetan gerudi sentiasa terdedah kepada tindak balas dinamik yang ditunjukkan dalam rajah: getaran paksi dan kejutan (lantunan bit), getaran dan hentaman sisi (lentur dan sentuhan dinding) dan getaran kilasan. Getaran kilasan boleh berkembang menjadi gelincir kayu, di mana bit menjadi perlahan atau terhenti seketika semasa putaran permukaan berterusan, kemudian dilepaskan secara tiba-tiba-mencipta tork puncak yang tinggi dan mempercepatkan keletihan pada sambungan dan zon peralihan. Pusaran bit ialah ketidakstabilan sisi di mana bit/BHA mendahului sekitar garis tengah lubang; pusingan ke hadapan dan ke belakang menerangkan corak putaran/sentuhan yang berbeza dan boleh memacu kehausan pemotong cepat dan kerosakan sambungan. Inilah sebabnya mengapa pemilihan dan pemeriksaan paip gerudi didorong oleh integriti sambungan, ketekalan dimensi dan kebolehkesanan, bukan hanya OD dan ketebalan dinding.

Dibina oleh pengilang paip gerudi kepada API Spec 5DP supaya perolehan boleh mengunci penerimaan, memanaskan-ke-kebolehkesanan bersama dan{3}}membentuk kebolehpercayaan sebelum paip sampai ke pelantar.

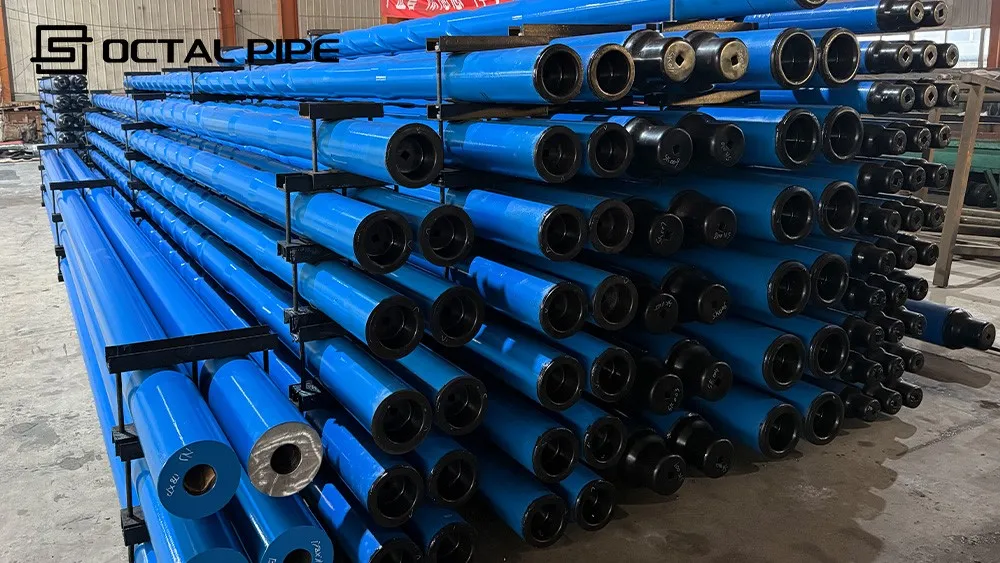

Saiz Paip Gerudi

Spesifikasi Paip Gerudi API 5DP (Gred, Saiz, Sambungan)

• Pemilihan gred: Padankan E75/X95/G105/S135 dengan program kedalaman tork, ketegangan dan penggerudian yang dijangkakan.
• Telaga masam / menghakis: Nyatakan kecenderungan CO₂/H₂S supaya pilihan perlindungan dan skop pemeriksaan boleh diselaraskan (apabila dinyatakan).
• Kawalan risiko sambungan: Pilih jenis sambungan alat dan -solekan amalan untuk mengurangkan kesakitan dan kerosakan bahu.
• Menerima kejelasan: Memerlukan pengenalan-tahap bersama + senarai pembungkusan untuk pengiraan pantas dan penerimaan halaman.

Paip Oktal mengikut urutan pembuatan yang ketat dan boleh dikesan untuk menjamin integriti mekanikal dan rintangan keletihan:

1. Pembuatan keluli & Penggulungan Tiub

• Tiub keluli aloi lancar (35CrMo, 40Cr, 4137H, 4145H) dengan kimia terkawal.
• Tuangan dan tindikan berterusan memastikan struktur butiran seragam.

2. Menjengkelkan

• Hujung paip dipanaskan dan ditempa ke dalam bentuk Kecederaan Dalaman (IU), Kecederaan Luaran (EU) atau Dalaman-Kecemasan Luaran (IEU).
• Menjengkelkan meningkatkan-kawasan keratan rentas untuk kimpalan sambungan alat, meningkatkan kekuatan sambungan.

3. Rawatan Haba

• Pelindapkejutan & pembajaan memberikan kekuatan hasil/tegangan yang diperlukan (cth, S135 Lebih daripada atau sama dengan 135,000 psi).
• Kitaran relau terkawal memastikan kekerasan sekata merentasi panjang paip penuh.

4. Kimpalan Geseran

• Geseran ketepatan-kimpalan bergabung dengan sambungan alat pada badan paip yang terganggu.
• Zon kimpalan menjalani rawatan haba khas untuk mencapai ikatan metalurgi yang lancar.

5. Pemesinan & Benang

• Benang API 7-2 (NC, IF, REG, FH) dipotong dengan ketepatan CNC.
• Salutan fosfat dan penyaduran kuprum digunakan untuk mengurangkan pedih.

6. Hardbanding & Perlindungan Permukaan

• Berasaskan Fe-, Cr-karbida, atau hardband aloi Nb memanjangkan rintangan haus.
• Salutan akhir dengan perencat karat untuk perlindungan pengangkutan/penyimpanan.

• Sambungan Standard:API NC, IF, FH, REG
• Sambungan Premium:XT™, HT™, benang dua-bahu (untuk rintangan tork & keletihan)
• Hardbanding:Pakai-lapisan perlindungan yang digunakan pada sambungan alat, mengurangkan kekerapan penggantian lantai pelantar.
• Rawatan Permukaan:Penyaduran kuprum, fosfat, salutan anti-penyakit.

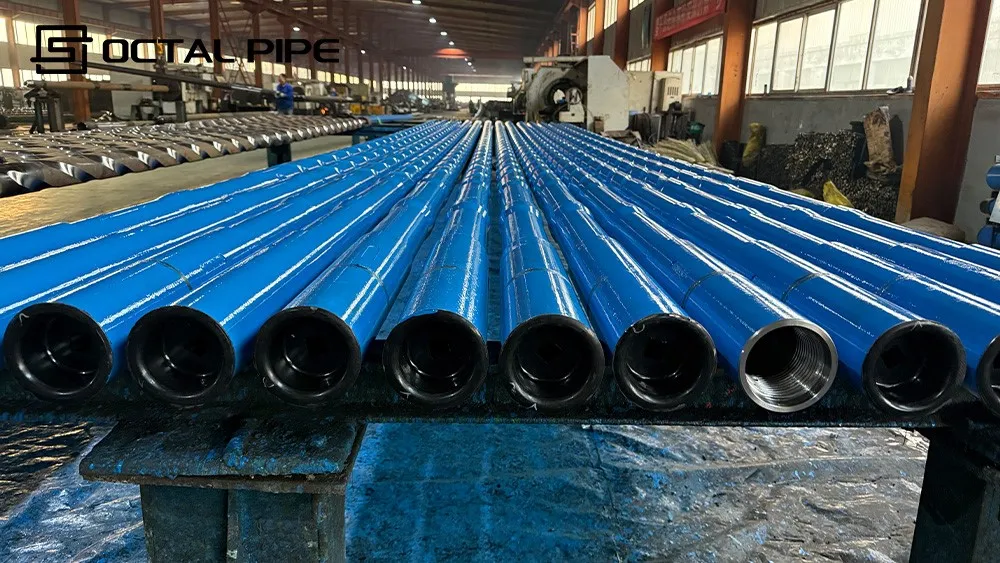

Sambungan paip gerudi API 5DP dan sambungan alattentukan sama ada rentetan anda tersusun dengan lancar pada pelantar-atau bertukar menjadi kerja semula dan masa menunggu. Kebanyakan "masalah tapak" datang daripada satu daripada tiga jurang perolehan: yangpenamaan sambungan yang salah, dimensi sambungan alat yang tidak sepadan dengan alatan pengendalian, ataukehilangan bukti kawalan benang.

Perkara yang perlu diletakkan pada PO (supaya Octal boleh membekalkannya sebagai sistem yang dipadankan):

• Jenis sambungan:NC / IF / REG / FH (atau standard armada tepat anda)
• Pelan pin/kotak:sahkan orientasi pin/kotak dan sebarang keperluan silang
• Had sambungan alat:alat sendi OD + tong ruang / kekangan kawasan lif
• Pilihan memakai (hanya jika perlu):hardband, salutan dalaman, amalan anti-pedih
• Skop perlindungan:pelindung benang disertakan (pin & kotak)

Cara Octal mengurangkan masalah (khusus, bukan generik):

• Kami mengesahkanpelan sambungan dan had sambungan alat sebelum pengeluaranjadi paip yang dihantar sepadan dengan amalan pelantar anda, bukan benang "lalai".
• Setiap penghantaran termasukkebolehkesanan + rekod dimensi, danbukti gaging benang apabila dinyatakan-supaya pemeriksaan masuk boleh log keluar tanpa mengejar e-mel.
• Pelindung benang dan penggabungan stabil dianggap sebagai sebahagian daripada kawalan risiko penerimaan, kerana kebanyakan-isu solekan bermula dalam pengendalian, bukan metalurgi.

perolehan-kawalan pertama + Oktal:

Rig-kerosakan lantai biasanya berpunca daripada alatan pengendalian yang tidak sepadan, persediaan tong yang salah atau solekan yang tidak terkawal-. Paip Oktal membekalkan paip gerudi dengan pilihan sambungan (NC/IF/REG/FH dan premium double-bahu) dan rawatan permukaan (fosfat/penyaduran kuprum) supaya rentetan berjalan dengan bersih dengan peralatan pengendalian standard.

Rujukan Saiz Gerudi Ketik (untuk Benang Kedai, bukan Paip Gerudi Medan Minyak)

Pertanyaan "saiz gerudi paip paip" berikut merujuk kepada saiz gerudi paip yang digunakan untuk memotong benang NPT dalam tetapan bengkel; ia bukan paip gerudi OD/spesifikasi sambungan. Untuk rujukan pantas: 1/8″ gerudi paip NPT biasanya11/32″ (0.344″ / 8.73 mm), 1/4″ NPT ialah7/16″ (0.438″ / 11.11 mm), dan 3/8″ NPT ialah37/64″ (0.578″ / 14.68 mm)-sentiasa sahkan terhadap carta pengeluar paip untuk siri urutan dan peratusan urutan yang tepat.

Gred paip gerudi yang berbeza direka untuk keadaan telaga tertentu:

• E75:Hasil Lebih Besar daripada atau sama dengan 75,000 psi. Sesuai untuk telaga cetek/pertengahan-dalam.
• X95:Hasil Lebih Besar daripada atau sama dengan 95,000 psi. Gred tujuan umum-dengan keliatan yang lebih baik.
• G105:Hasil Lebih Besar daripada atau sama dengan 105,000 psi. Digunakan dalam telaga yang lebih dalam atau beban yang lebih tinggi.
• S135:Hasil Lebih Besar daripada atau sama dengan 135,000 psi. Diperlukan untuk telaga dalam dan keadaan HPHT.

Parameter Mekanikal Utama (setiap API 7-1 / 5DP):

• Kekuatan tegangan:Disahkan melalui ujian yang merosakkan untuk setiap gred.
• Ketangguhan Kesan:Ujian takuk Charpy V-pada suhu kritikal.
• Kawalan Kekerasan:Sambungan alat 285–341 HB tipikal; kekerasan badan dikawal ketat.
• Prestasi Keletihan:Zon kimpalan sambungan alat/badan diuji untuk rintangan beban kitaran.

Perolehan tidak memerlukan perkataan "QA yang ketat". Awak perlukankriteria penerimaan angkadan apek dokumenyang menunjukkan hasil yang diukur. Untuk paip gerudi API 5DP (PSL-1 / PSL-2 / PSL-3), Octal menjajarkan skop pemeriksaan kepada andaPO/ITP, kemudian menghantar rekod yang sepadan dengan semakan yang sebenarnya dijalankan oleh pemeriksa anda.

EN 10204 3.1/3.2 pek dokumen (apabila dinyatakan):MTC/CMTR dengan nombor haba, kimia, keputusan mekanikal dan pemetaan kebolehkesanan ke senarai penghantaran.

Bekalan Paip OktalPaip gerudi API 5DPuntuk program penggerudian di mana pembeli kurang mengambil berat tentang "paip gerudi secara umum" dan lebih lanjut mengenaikeserasian sambungan, risiko keletihan dan kertas kerja penerimaanitu tidak akan memperlahankan pelantar.

Telaga menyimpang & arah (di mana keletihan dan kehausan sambungan alat ditunjukkan terlebih dahulu)

Dogleg dan kitaran berulang menghukum sambungan. Kesilapan pembelian yang paling biasa ialah memesan paip tanpa menguncinyapelan sambungan + had sambungan alat, kemudian menemui ketidakserasian semasa-solekan.

• Pendekatan Paip Oktal:sahkan penetapan sambungan yang tepat dan kekangan sambungan alat dalam PO, kemudian sokong penerimaan dengan bukti pemeriksaan/pengukuran benang apabila dinyatakan, jadi "ia tidak akan menggantikan" tidak menjadi masalah masa pelantar-.

Logistik luar pesisir dan pelbagai-pengendalian (tempat benang rosak sebelum sesiapa menyedarinya)

Apabila paip diangkat, dipentaskan dan dipindahkan beberapa kali, "kelihatan baik semasa ketibaan" sering bertukar menjadi kerosakan pin/kotak yang hanya muncul di pelantar.

• Pendekatan Paip Oktal:anggap perlindungan sebagai sebahagian daripada QA-pelindung benang + bundling stabil + tanda jelas mengikut saiz/gred/panjang-supaya kawasan penerimaan anda tidak mencampurkan spesifikasi dan krew anda tidak menyelesaikan masalah kerosakan penghantaran.

Servis masam / cecair penggerudian menghakis (di mana kakisan dalaman menjadi kos tersembunyi)

Dalam telaga denganH₂S/CO₂, klorida tinggi atau cecair penggerudian yang agresif, kegagalan paip gerudi selalunya bermula sebagai kakisan dalaman atau pitting jauh sebelum rentetan "kelihatan buruk" secara luaran-kemudian muncul sebagai penolakan pramatang semasa pemeriksaan atau masa henti yang tidak dijangka.

• Pendekatan Paip Oktal:kami merangkumi pesanan di sekitar persekitaran sebenar anda (pemacu cecair/karat + suhu), kemudian membekalkan paip gerudi API 5DP denganpek sedia-pemeriksaanyang menyokong penerimaan (MTC/CMTR + keputusan mekanikal, tambahPilihan salutan NDT dan dalaman apabila dinyatakan dalam PO/ITP), pembelian perkhidmatan-yang sangat menghakis tidak bergantung pada tekaan.

Untuk EPC dan kontraktor penggerudian membandingkanPengeluar paip gerudi Chinadanpembekal paip gerudi, keputusan biasanya datang kepada disiplin kebolehkesanan (panas-ke-pemetaan bersama), perlindungan sambungan semasa pengangkutan dan sama ada rekod QA boleh difailkan terus ke dalam sistem projek (apabila dinyatakan dalam PO/ITP).

1. Kualiti kimpalan sambungan alat (hotspot struktur sebenar)

2. Paip gerudi jarang gagal di bahagian tengah badan dahulu-isu biasanya tertumpu di sekitaralat sambungan / kawasan kimpalankerana ia membawa kitaran-solekan, tork dan lenturan. Paip Oktal mengawal ini dengan menganggap sambungan alat sebagai proses-langkah kritikal, bukan tambahan komoditi-dan rekod penghantaran mengikat kerja sambungan alat kembali ke lot supaya penerimaan tidak bergantung pada "nampak OK."

3. Rawatan haba & konsistensi gred (mengapa "API 5DP" masih memerlukan bukti)

4. Membeli paip gerudi API 5DP bukan sekadar membeli label-ia membeliprestasi mekanikal yang boleh diulangbatch ke batch. Paip Oktal memastikan bekalan gred konsisten melalui pemprosesan terkawal dan membekalkan hasil mekanikal dalam pek dokumen supaya perolehan boleh meluluskan dengan bukti, bukan janji pembekal.

5. Pemesinan benang & disiplin mengukur (kebolehpercayaan solekan dibuat)

6. Kebanyakan kelewatan pelantar datang daripada benang: perit, tidak sesuai atau kerosakan yang boleh dihalang. Paip Oktal menganggap kawalan benang sebagai kualiti pembuatan-benang dilindungi dalam pengendalian dan, apabila PO/ITP anda memintanya, penghantaran termasukbukti mengukur benangjadi pasukan penerima boleh menandatangani tanpa sebarang hujah.

7. Pembungkusan sebagai sebahagian daripada kualiti proses (kerana penghantaran boleh merosakkan paip yang baik)

8. Malah paip yang dibuat dengan sempurna boleh "dijadikan buruk" dalam logistik. Itulah sebabnya Paip Oktal merawat pelindung, kestabilan penggabungan dan penandaan mengikut saiz/gred/panjang sebagai sebahagian daripada kawalan proses-supaya apa yang anda terima sedia untuk dijalankan, bukan "perlu mengisih dan menyemak semula."

Apabila anda mendapatkan sumber paip gerudi untuk dijual untuk program aktif, cara terpantas untuk mengelakkan penolakan "tidak akan menebus" adalah dengan memetiknya sebagai sistem yang dipadankan, bukan tiub generik. Nyatakan OD/WT dan Julat (R1/R2/R3), gred (E75/X95/G105/S135) dan penetapan sambungan yang tepat (NC/IF/REG/FH atau bahu berganda premium-), kemudian tambahkan kekangan sambungan alat (ruang OD/tong) dan keperluan pelindung untuk pengendalian dan pengiraan halaman. Jika PO/ITP anda memerlukan bukti, nyatakan rekod di hadapan-hasil drift (saiz mandrel + lulus/gagal), tolok benang dan skop NDT hanya apabila dinyatakan-supaya penghantaran tiba "kelulusan-sedia" dan bukannya mencetuskan kitaran pemeriksaan tambahan.

Hubungi sekarang

Halaman ini meliputipaip gerudi API 5DP medan minyakuntuk menggerudi tali. Carta saiz gerudi ketik untuk benang NPT ialah topik pemesinan yang berasingan dan bukan sebahagian daripada perolehan paip gerudi.

Soalan Lazim



Apakah perbezaan antara API 5DP dan API RP 7G untuk pembelian paip gerudi?

API 5DPialahpiawaian pembelian dan penerimaanuntuk skop pembuatan/pemeriksaan paip gerudi.API RP 7Gdigunakan lebih sebagai arujukan pemilihan(apakah input yang perlu dipertimbangkan untuk anggota batang gerudi dan had operasi). Dalam RFQ, gunakan 5DP untuk mengunci penerimaan dan gunakan pemikiran 7G untuk mengelakkan pembelian sambungan-gred/salah-yang salah.

Apakah yang perlu saya nyatakan semasa membeli paip gerudi API 5DP untuk mengelakkan kelewatan rig-solekan sisi-?

NyatakanOD/WT + Julat (R1/R2/R3), gred, dan yang tepatpenetapan sambungan(NC/IF/REG/FH) tambahhad sendi alat(ruang OD/tong). Tambahpelindung benangdan nyatakan dengan jelas sebarang skop pemeriksaan yang diperlukan (cth, pengukur benang/NDT) dalam PO supaya tiada apa yang "diandaikan."

Apakah dokumen yang perlu disertakan dengan paip gerudi API 5DP untuk pemeriksaan masuk?

Sekurang-kurangnya:MTC/CMTR (kebolehkesanan), rekod dimensi/kelurusan, dan senarai pembungkusan dipetakan olehsaiz/gred/panjang. Jika PO/ITP anda memerlukannya, tambahbukti mengukur benang, tambahLaporan NDT/hidrotest/impakhanya apabila dinyatakan-jadi penerimaan adalah-berasaskan bukti, bukan berasaskan e-mel-.

Bagaimanakah cara saya memilih sambungan dan sambungan alat untuk program penggerudian tork -yang menyimpang atau tinggi?

Dalam kerja menyimpang/tinggi-, kegagalan dan kelewatan biasanya bermula padasambungan/sambung alatkawasan, bukan badan paip. Pilih sambungan untuk dipadankan dengan standard pelantar/armada anda, kemudian kunci kekangan bersama alat dan keperluan pengendalian (pelindung/pembungkusan) untuk mengurangkan kerosakan benang dan membuat-penolakan; minta rekod pemeriksaan tambahan apabila sejarah kegagalan anda membenarkannya.

Pensijilan



Sijil CE

Sijil ISO 9001

Sijil API Q1

Sijil ABS

Sijil AP-5L

Sijil API-5CT



Julat OD: 2 3/8" – 6 5/8"

Gred: E75, X95, G105, S135

Panjang: R1 / R2 / R3

Jenis Kecewa:IU, EU, IEU

Sambungan:NC, IF, REG, FH, pilihan premium

Permohonan:Telaga dalam, HPHT, luar pesisir, penggerudian arah
