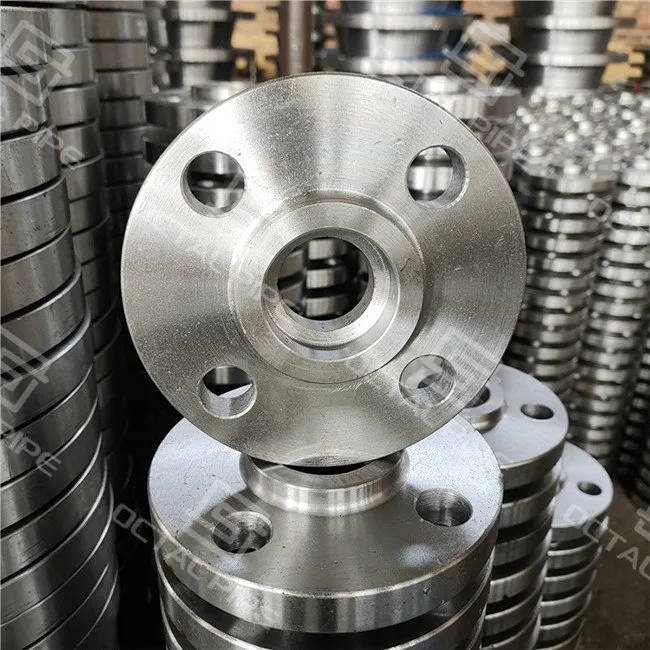

Bebibir Kimpalan Soket

 A bebibir kimpalan soketdigunakan apabila sistem perpaipan memerlukan asambungan dikimpal padatdalamkecil-perkhidmatan, biasanya apabila sambungan berulir tidak diutamakan tetapi reka bentuk leher kimpalan punggung penuh-tidak diperlukan. Paip itu dimasukkan ke dalam soket bebibir dan kemudian diikat dengankimpalan fillet luaran. Dalam amalan, itu menjadikan bebibir kimpalan soket paling relevan kepadacawangan proses kecil, talian wap dan kondensat, udara termampat, manifold utiliti, perkhidmatan hidraulik dan peralatan-perpaipan yang berkaitan, bukannya perkhidmatan talian utama-besar. Asas dimensi dan penarafan yang mentadbir biasanyaASME B16.5, yang meliputi bebibir daripadaNPS 1/2 hingga NPS 24; kelas tekanan150 hingga 1500berjalan melalui julat saiz itu, manakalaKelas 2500adalah terhad kepadaNPS 1/2 hingga NPS 12.

Bagi pembeli, isu sebenar jarang sekali sama ada bebibir "tersedia." Isu sebenar ialah sama ada bebibir sepadan denganjadual paip, kelas perkhidmatan, jenis muka, dan bahansudah ditentukan oleh projek. Bebibir kimpalan soket boleh menjadi saiz nominal yang betul dan masih membuat kelewatan bengkel jikalubang soket, gred bahan, ataupenilaian kelastidak sepadan dengan keperluan talian sebenar. Sebab itu produk ini perlu dibaca sebagai amuat-komponen, bukan sekadar gaya bebibir katalog.

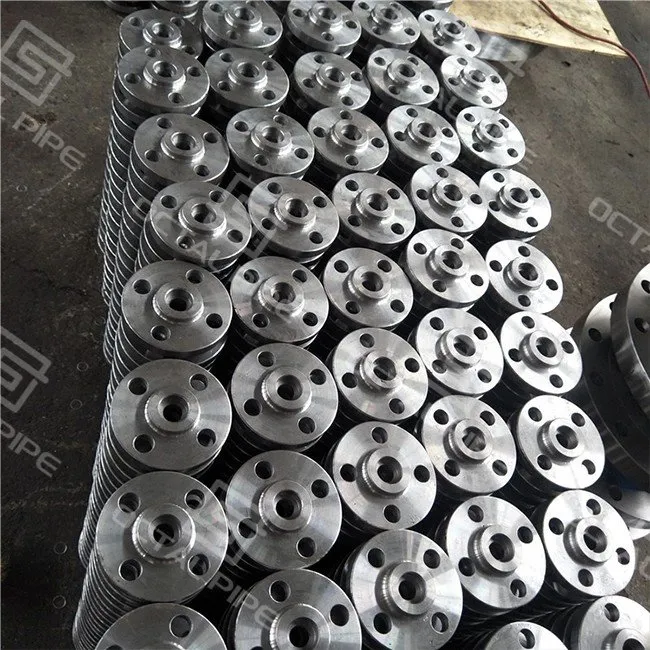

Bebibir kimpalan soket biasanya dihasilkan daripada akosong palsu, kemudian dimesin ke dalam bentuk terakhir dan bukannya dipotong dari pinggan. Dalam istilah pembuatan praktikal, kerja penting bukan sahaja OD bebibir dan bulatan bolt. Langkah yang lebih sensitif ialahlubang soket, kedalaman soket, menghadapi penamat, dan hubungan antara lubang dan yang dimaksudkanjadual paip. Pada bebibir siap, butiran ini mempengaruhi sama ada tempat duduk paip dengan betul, sama ada jurang-diri boleh dikawal semasa mengimpal dan sama ada bebibir mengawan akan mengelak seperti yang dimaksudkan. Di bawah asas projek biasa, geometri siap disemak terhadap yang berkenaanASME B16.5keperluan untuk saiz, kelas, menghadap dan menandakan.

Dari sudut pandangan bengkel, proses biasanya mengikut urutan yang boleh diramal: penempaan, rawatan haba jika diperlukan oleh gred bahan, pemesinan kasar, pemesinan muka dan soket, penggerudian lubang bolt, penandaan dan pemeriksaan akhir. Apa yang memisahkan bebibir yang boleh digunakan daripada yang menyusahkan bukanlah sama ada ia "kelihatan bersih", tetapi sama ada urutan pemesinan mengekalkansepusat lubang soket, yangmenghadapi tidak rosak, danmenandakan boleh dikesankembali kepada sijil bahan. Itu lebih penting pada bebibir kimpalan soket daripada jangkaan ramai, kerana ketidakpadanan dalam kawasan soket selalunya tidak muncul sehingga-sesuai.

Contoh praktikal yang berguna ialah a2 dalam Kelas 600bebibir kimpalan soket untuk talian Sch 80. Bebibir boleh ditempa daripada bahan yang betul dan membawa tanda kelas yang betul, tetapi jikalubang soketdimesin ke asas dinding yang salah, paip tidak akan duduk dengan betul dan sambungan akan memerlukan pembetulan sebelum mengimpal. Itu adalah isu pembuatan, bukan kemalangan pemasangan.

Spesifikasi bebibir kimpalan soket hendaklah dibaca sebagai gabunganstandard + kelas + menghadap + bahan + lubang soket. Menganggapnya sebagai hanya "2 dalam bebibir SW" terlalu longgar untuk kerja projek sebenar. Di bawahASME B16.5, kelas bebibir mentakrifkan sampul berdimensi keseluruhan, tetapi bebibir masih perlu diperiksa terhadapjadual paipyang akan dimasukkan ke dalam soket. Inilah sebabnya mengapa dua bebibir dengan NPS dan kelas yang sama masih boleh berkelakuan berbeza dalam fabrikasi jika asas gerek berbeza.

Terdapat juga perincian lubang kecil yang praktikal-yang penting semasa pemasangan: soket-sambungan dikimpal biasanya dipasang denganberdiri-dari jurang, biasa di sekeliling1/16 in (1.6 mm), antara hujung paip dan bahagian bawah soket sebelum mengimpal. Jurang itu bukan kosmetik. Ia membantu menampung pengembangan haba semasa kitaran kimpalan dan merupakan salah satu sebab pemasangan kimpalan soket-harus dianggap sebagai operasi terkawal dan bukannya sisipan mudah.

Nota teknikal ringkas berguna di sini:Kelastidak boleh dipilih dengan nombor tekanan sahaja. Kelas nominal yang sama tidak membawa penilaian yang sama yang dibenarkan merentas semua bahan dan suhu, itulah sebabnya semakan penarafan tekanan mesti bergerak melaluitekanan reka bentuk → suhu reka bentuk → kelas paip → gred bahan → kelas bebibir → lubang soketmengikut susunan itu.

Apabila istilahBebibir kimpalan soket Standarddisemak dalam projek, tujuan sebenar adalah untuk mengesahkanasas teknikal bebibir, bukan semata-mata untuk mengenal pasti jenis produk.

Untuk kategori produk ini, rujukan utama ialahASME B16.5. Dalam penggunaan praktikal, standard itu mengawal:

• tekanan-penilaian suhu
• pengelompokan bahan
• dimensi dan toleransi
• menghadapi jawatan
• penandaan dan keperluan pemeriksaan asas

Julat standard juga penting:

Itu penting kerana nombor kelas adalahbukanpilihan-berdiri bebas. Bebibir bertanda "2 in, Kelas 600" masih tidak lengkap melainkan semakan juga mengesahkan:

• yangkumpulan material
• yangsuhu reka bentuk
• yangjenis menghadap
• yangjadual lubang soket / paip

Itulah sebabnya perihalan pembelian yang boleh dilaksanakan harus melangkaui garis pendek seperti "Bebibir SW, 2 in, Kelas 600." Piawaian itu bukan hanya rujukan kod; ia adalah titik di manageometri, penilaian tekanan, bahan dan keserasian fabrikasidatang bersama.

Yang paling praktikalKegunaan bebibir kimpalan soketberada dalamkecil-garisan dikimpaldi mana sambungan masih melihat tekanan yang bermakna, tetapi saiz garisan tidak membenarkan susunan bebibir-punggung yang lebih besar.

Contoh perkhidmatan biasa termasuk:

• pengesanan wap kecildanpulangan kondensatcawangan
• udara alatdankawalan hidraulikgarisan
• longkang, bolong, dan pintasandi sekeliling injap dan peralatan
• cawangan proses kecil padagelincir modulardan unit berbungkus

Contoh dunia sebenar-yang mudah ialah a1 dalam bebibir kimpalan soketpada cawangan udara instrumen yang menyuap gelinciran injap kawalan. Talian terlalu penting untuk dibiarkan sebagai sambungan berulir yang longgar, tetapi masih cukup kecil sehingga bebibir leher kimpalan akan menambah ruang pukal dan fabrikasi yang tidak diperlukan. Dalam perkhidmatan sedemikian, bebibir kimpalan soket masuk akal teknikal kerana ia memastikan sambungan padat semasa masih memberikan sambungan yang dikimpal.

Logik yang sama digunakan untuk wap kecil dan cawangan kondensat. Talian ini sering dipasang di kawasan sesak berhampiran injap, perangkap dan muncung peralatan, di mana ruang terhad dan{1}}sesuaikan kebolehulangan lebih penting daripada mempunyai gaya bebibir yang lebih besar.

Ketika mengulangkajiDimensi bebibir kimpalan soket, isu sebenar bukanlah sama ada bebibir sepadan dengan carta generik. Isu sebenar ialah sama ada ia sesuai denganpaip sebenaryang akan dikimpal ke dalamnya.

Untuk bebibir kimpalan soket, pemeriksaan yang paling penting ialah ini:

Satu butiran yang sering terlepas ialahmuat-jurang sebelum mengimpal. Dalam amalan kedai biasa untuk soket-sambungan dikimpal, paip dimasukkan ke dalam soket dan kemudian berundur sedikit - biasanya di sekeliling1/16 in (1.6 mm)- sebelum mengimpal. Jurang kecil itu membantu menampung pengembangan haba semasa kitaran kimpalan. Ia merupakan perincian bengkel, tetapi ia juga merupakan salah satu sebab bebibir kimpalan soket harus dianggap sebagai item-pasangan terkawal, bukan sebagai bahagian sisipan-dan-yang mudah.

Kesilapan biasa ialah meluluskan bebibir olehNPS dan Kelassahaja. Bebibir mungkin betul pada tag dan masih salah dalam bengkel jikalubang sokettidak dipadankan dengan dinding paip sebenar yang dipasang.

PerbandingannyaBebibir kimpalan soket lwn gelincir-pada bebibirbiasanya datang kepada keseimbangan antarakos fabrikasi, kekompakan sendi, danmuat-kawalan.

A tergelincir-pada bebibirumumnya lebih mudah dan lebih murah untuk diada-adakan. Paip melalui bebibir dan dikimpal di sekeliling antara muka. Abebibir kimpalan soket, sebaliknya, menerima paip ke dalam soket ceruk dan fillet dikimpal secara luaran. Itu menjadikannya lebih berguna dalamkecil-perkhidmatandi mana sambungan dikimpal padat lebih disukai.

Inilah perbezaan praktikal:

Perbandingannyabebibir kimpalan soket vs bebibir leher weldadalah berbeza. Itu biasanya keputusan tentangketerukan perkhidmatandanpemindahan beban. A bebibir leher kimpalanmenggunakan hab tirus dan sambungan-punggung, jadi ia biasanya lebih disukai apabila sistem memerlukan lebih baikpengagihan tekanan, lebih licinmenanggung kesinambungan, dan prestasi yang lebih kukuh di bawahpemuatan kitaran, getaran, ataulebih berat-paip dindingsyarat.

Bebibir kimpalan soket lebih padat dan praktikal dalam-perkhidmatan lubang kecil, tetapi ia tidak menyelesaikan masalah mekanikal yang sama seperti reka bentuk leher kimpal. PadaPaip Oktal, perbandingan itu selalunya merupakan salah satu titik semakan utama semasa pengesahan teknikal, kerana pilihan yang betul kurang bergantung pada bentuk bebibir sahaja dan lebih kepada perkhidmatan talian sebenar dan kaedah fabrikasi.

Keluli tahan karat 316/316Lbiasanya merupakan pilihan yang lebih baik apabila bebibir akan melihatklorida-mengalas lembapan, bahan kimia pencuci atau media proses yang membuatmengadudankakisan celahlebih berkemungkinan daripada perkhidmatan 304/304L standard.

Metalurgi di sebalik pilihan itu adalah mudah:

• 316/316Lmengandungimolibdenum, biasanya dalam2–3%julat
• penambahan itu meningkatkan ketahanan terhadap kakisan setempat dalam-persekitaran yang mengandungi klorida
• paras karbon yang lebih rendah dalam316Lmembantu mengurangkan risiko pemekaan selepas kimpalan

Untuk bebibir kimpalan soket, yang menjadikanA182 F316 / F316Lpilihan praktikal dalam situasi seperti:

• talian utiliti pantai atau marin terdedah kepada-udara sarat garam
• klorida-sistem pembersihan
• kecil-cawangan perkhidmatan kimia
• garisan dikimpal dengan-menurunkan karbon316Ldiutamakan di zon panas-terjejas

Contoh mudah ialah a1 dalam bebibir kimpalan soketpada garis dos kecil yang dipasang berhampiran pantai. Saiz garisan adalah kecil, tetapi gabungan -udara sarat garam, kelembapan berdiri dan pembinaan yang dikimpal menjadikan316Lpilihan yang lebih realistik daripada 304 atau keluli karbon. Dalam keadaan itu, bebibir tidak dipilih kerana "tahan karat lebih baik" secara umum; ia dipilih kerana316L memberikan lebih banyak margin terhadap kakisan setempat dalam persekitaran perkhidmatan sebenar.

Penarafan tekanan harus bermula dengantekanan dan suhu reka bentuk, kemudian disemak terhadapkumpulan materialdan kelas paip projek. Di bawahASME B16.5, penarafan kelas tidak dipilih dengan nombor tekanan sahaja. Kelas nominal yang sama tidak membawa penarafan yang dibenarkan yang sama merentas semua bahan dan suhu, itulah sebabnya pembeli perlu mengesahkan kelas tersebut terhadap yang sebenarspesifikasi bahandan keadaan operasi.

Aliran Pemilihan Praktikal:

• Tekanan reka bentuk

→ sahkan tekanan maksimum talian mesti mengandungi dengan selamat

• Suhu reka bentuk

→ semak suhu di mana penarafan bebibir perlu sah

• Kelas paip

→ mengesahkan spesifikasi projek untuk jenis bebibir, menghadap, dan bahan

• Gred bahan

→ sahkan kumpulan bahan yang dipilih, sepertiA105, LF2, atauF316/F316L

• Kelas bebibir ASME

→ pilihKelas 150 / 300 / 600 / 900 / 1500 / 2500hanya selepas syarat di atas jelas

• Jadual lubang soket / paip

→ pastikan soket bebibir dipadankan dengan jadual paip sebenar yang sedang dipasang

Langkah terakhir ini lebih penting daripada jangkaan ramai pembeli. Bebibir boleh menjadi kelas-betul di atas kertas dan masih menimbulkan masalah kedai jika soket tidak dipadankan dengan dinding paip sebenar yang sedang dipasang.

Pemilihan bahan hendaklah mengikutkeadaan perkhidmatan sebenar, bukan ketersediaan stok sahaja. Untuk bebibir kimpalan soket, bahan perlu sepadan dengan bukan sahaja spesifikasi paip, tetapi jugajulat suhu, risiko kakisan, dan keseluruhan projekkelas garisan.

Bebibir mungkin betul dari segi dimensi, tetapi jika gred bahan tidak sepadan dengankelas garisan, tugas suhu, ataupersekitaran kakisan, ia masih tidak sesuai secara teknikal untuk perkhidmatan tersebut.

Untuk pesanan bebibir kimpalan soket yang serius, cek penerimaan yang paling berguna bukanlah kosmetik. Tumpuan biasanya pada sama ada bebibir sepadan dengankeperluan paip sebenar, bukan hanya perihalan nominal pada teg.



Semak Item	Apa yang Perlu Disahkan	Mengapa Ia Penting
Saiz dan kelas tekanan	Kelas NPS dan ASME sepadan dengan pesanan pembelian dan kelas paip projek	Kelas atau saiz yang salah menghentikan pemasangan serta-merta
Gred bahan dan penandaan	Penandaan bahan sepadan dengan gred yang ditentukan, sepertiA105, LF2, atauF316/F316L	Bahan yang salah menjejaskan kelulusan, keserasian kimpalan dan kesesuaian perkhidmatan
Jadual lubang soket / paip	Lubang soket adalah betul untuk jadual paip sebenar yang dipasang	Bebibir boleh dibetulkan oleh NPS dan kelas tetapi masih gagal untuk menyesuaikan-jika lubangnya salah
Jenis menghadap	RF, RTJ, atau muka lain sepadan dengan susunan bebibir dan gasket mengawan	Menghadap yang salah menimbulkan masalah pengedap dan pemasangan walaupun badan bebibir betul
Kebolehkesanan MTR	MTR sepadan dengan nombor haba, gred bahan dan kuantiti yang dibekalkan	Kebolehkesanan selalunya diperlukan untuk menerima pelepasan dan kelulusan QA
PMI / rekod pemeriksaan tambahan	Sahkan mana-mana rekod PMI, NDE atau projek lain yang diperlukan-tertentu disertakan	Rekod yang hilang sering melambatkan keluaran pemeriksaan walaupun bebibir itu sendiri adalah betul dari segi dimensi



Dalam amalan, kebanyakan kelewatan datang daripada ketidakpadanan senyap dan bukannya kecacatan yang jelas - seperti salahlubang soket, tidak jelasmenanda, atau dokumen yang tidak selaras dengan bahan sebenar yang dibekalkan. Itulah sebabnya bebibir kimpalan soket perlu diperiksa sebagai sebahagian daripadapakej penyediaan kimpalan, tidak dianggap sebagai item berbolted biasa.



Hubungi sekarang

Soalan Lazim



01. Apakah yang perlu dinyatakan dalam PO untuk bebibir kimpalan soket?

PO yang lengkap harus mentakrifkanstandard, NPS, kelas tekanan, jenis menghadap, gred bahan, jadual lubang soket ke paip, dan mana-mana yang diperlukanMTR / PMI / NDE. Untuk produk ini, padanan lubang-ke-paip adalah sama pentingnya dengan kelas.

02. Bilakah bebibir kimpalan soket lebih masuk akal daripada bebibir-gelincir?

A bebibir kimpalan soketbiasanya lebih sesuai untukperkhidmatan tekanan-kecil,{1}}lebih tinggidi mana sambungan dikimpal padat dan kawalan-pelengkap yang lebih baik diperlukan. Atergelincir-pada bebibirbiasanya lebih disukai apabila kesederhanaan fabrikasi dan kos permulaan yang lebih rendah lebih penting.

03. Apakah dimensi bebibir kimpalan soket yang perlu diperiksa terlebih dahulu?

Pemeriksaan yang paling penting ialahNPS, kelas tekanan, lubang soket, kedalaman soket, jenis menghadap, dancorak bolt. Dalam praktiknya, masalah penyesuaian-yang paling biasa ialah bukan bebibir OD - ia adalahlubang soket yang tidak sepadan dengan jadual paip sebenar.

04. Dalam persekitaran apakah 316L merupakan pilihan bahan yang lebih baik untuk bebibir kimpalan soket?

316Lbiasanya diutamakan dalamgalas klorida-., marin, atauwashdown-berkaitanpersekitaran di mana rintangan yang lebih baik terhadapmengadudankakisan celahdiperlukan daripada 304 biasanya boleh menyediakan. Ia juga berguna dalamgarisan berlubang kecil-dikimpalkerana karbon yang lebih rendah membantu mengurangkan risiko pemekaan.

05. Bagaimanakah penarafan tekanan flange kimpalan soket harus dipilih?

Mulakan dengantekanan reka bentukdansuhu reka bentuk, kemudian sahkankelas paip, gred bahan, dan hanya selepas itu pilihKelas bebibir ASME. Bebibir boleh menjadi kelas-betul di atas kertas dan masih salah untuk perkhidmatan jika bahan atau lubang soket tidak sepadan dengan garisan sebenar.
