Penghantaran Projek Saluran Paip Gas Asli Argentina & Pengesahan Pihak-BV Ketiga

Sekumpulan paip dan komponen saluran paip khusus telah menyelesaikan-pemeriksaan pihak ketiga untuk projek fabrikasi saluran paip gas asli Argentina-di mana kawalan bahan, ketepatan dimensi dan kebolehkesanan tidak-boleh dirunding.

Apa yang menonjol dalam keluaran ini ialahkawalan ketat (ID).danhasil kekasaran permukaan bersihpadaPaip lancar ASTM A106 Gred B (ASME B36.10)., bersama-sama dengandwi-pematuhan bebibir standarddiperlukan oleh projek.

Pakej ini meliputi paip keluli karbon dan komponen saluran paip yang sepadan untuk fabrikasi penghantaran gas, termasuk:

• Paip Talian:API 5L SAWL (gred projek termasuk X52 / X70; contoh penandaan X70 direkodkan dalam pemeriksaan)
• Paip lancar:ASME B36.10,ASTM A106 Gr. B, BE, 11.7 m
• Bebibir: MSS SP-44 + ASME B16.5, bahan termasukASTM A694 Gr. F42 (290) / F52 (360) / F70 (485); ditambah dengan item ASME B16.5 A105
• Threadolet:MSS SP-97,ASTM A694 Gr. F52 (360)
• Gasket Luka Lingkaran:ASME B16.20; konfigurasi bahan termasuk304SS + grafit fleksibel(FG) dalam kombinasi gelang lilitan/dalam
• Bolt Stud + Nat Hex Heavy:bolt disahkan kepadaASTM A193 Gr. B7 / ASTM A194 Gr. 2H

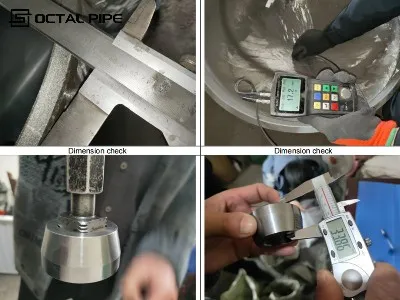

• Reducer Sipi / Topi / Tee:Item MSS SP-75 termasukGr. WPHY-52danGr. WPHY-70

Bagi kebanyakan projek fabrikasi saluran paip, bebibir menjadi "sesak penerimaan" kerana lukisan, kelas dan butiran muka mesti sepadan dengan sempurna.

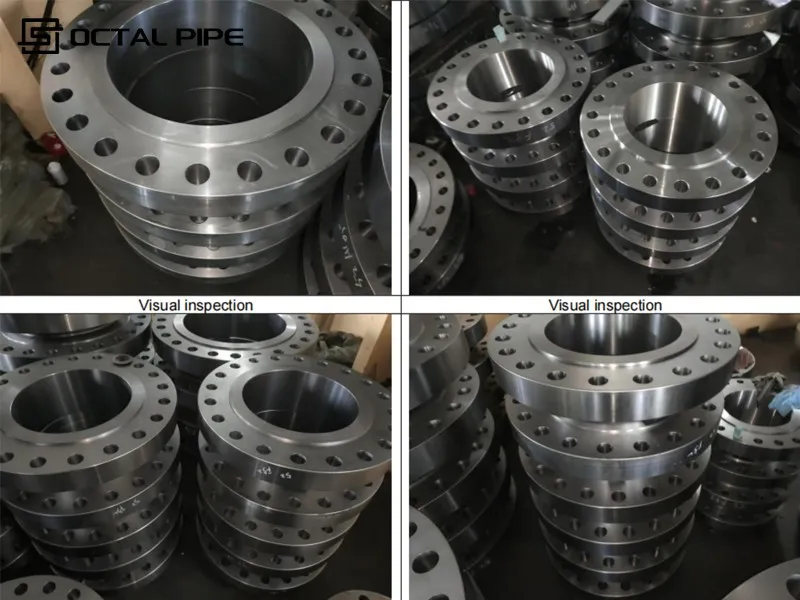

Kumpulan ini termasukbebibir leher kimpalandikilangkan dan ditandakan kepada kedua-dua MSS SP-44 dan ASME B16.5, dengan kekuatan-tinggiASTM A694gred (F42/F52/F70) digunakan merentas saiz dan keperluan penarafan.

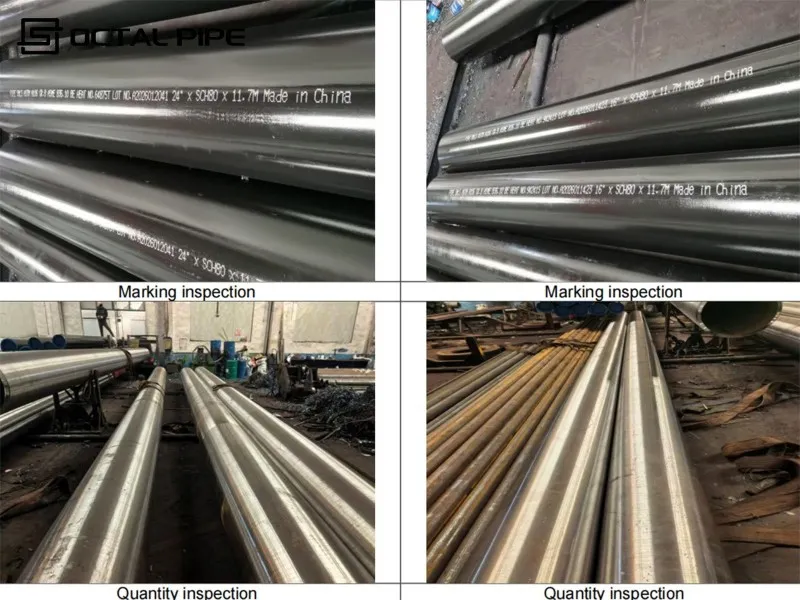

Untuk A106 Gr. B (ASME B36.10) paip lancar, pemeriksaan merekodkan kedua-duanyapemeriksaan dimensidanpemeriksaan kekasaran permukaansebelum mengecat-kerana kestabilan gerek dan keadaan permukaan secara langsung mempengaruhi kesesuaian-ke atas, profil aliran dan ketekalan fabrikasi hiliran.

Bore (ID) dan Kawalan Dimensi (Hasil Dirakam)

• NPS 16" SCH80, 11.7 m:

ID diukur365.2–366.8 mm (a 1.6 mmtingkap), dengan panjang diukur11726–11730 mm

• NPS 24" SCH80, 11.7 m:

ID diukur545.6–548.1 mm (a 2.5 mmtingkap), dengan panjang diukur11714–11717 mm

Dari segi praktikal: hamparan lubang yang lebih ketat bermakna lebih sedikit detik "mengapa ini tidak sesuai" semasa -penyesuaian dan pemasangan.

Kekasaran Permukaan (Sebelum Mengecat)

• NPS 24 paip: 123–162 µin
• NPS 16 paip: 134–167 µin

Di seluruh kumpulan ini,-aktiviti pemeriksaan pihak ketiga disertakanpemeriksaan visual, pengesahan kuantiti, semakan dimensi, pengesahan penandaan dan semakan dokumen-dengan semakan tambahan sepertipengesahan eliptikuntuk paip talian SAWL.

Untuk bolting dan gasket, pemeriksaan juga direkodkanujian pemasangan bolt/nat(untuk mengelakkan rampasan benang/risiko jamming) dan penetapan bahan gasket yang disahkan dan semakan pematuhan.

Hubungi sekarang

Soalan Lazim





01. Apakah keputusan diameter dalam (ID) yang disahkan untuk paip SCH 80 lancar ASTM A106 Gr.B?

Julat ID yang direkodkan ialah365.2–366.8 mm (NPS 16 SCH 80, 11.7 m)dan545.6–548.1 mm (NPS 24 SCH 80, 11.7 m)-menunjukkankawalan lubang yang sangat ketatuntuk kesesuaian fabrikasi-.

02. Apakah nilai kekasaran permukaan yang diukur pada paip A106 Gr.B (sebelum mengecat)?

Bacaan kekasaran adalah123–162 µin (NPS 24)dan134–167 µin (NPS 16), menyokong akeadaan permukaan yang bersihuntuk kesediaan salutan dan penerimaan.

03. Mengapakah kedua-dua MSS SP-44 dan ASME B16.5 diserlahkan untuk bebibir Kelas 600?

Projek saluran paip selalunya menentukan sama ada piawai pada lukisan/PO; bebibir ditanda dan disahkan kepadaMSS SP-44 + ASME B16.5(denganASTM A694 F42/F52/F70) mengurangkan risikopenolakan ketidakpadanan standardsemasa menerima dan semakan QA.

04. Bagaimanakah bolt/nat stud perlu dipesan untuk mengelakkan kelewatan bebibir-di tapak?

NyatakanASTM A193 B7 / ASTM A194 2H, pegalvani-panas ke ASTM F2329, betulpenglibatan panjang/benang, dan memerlukanujian kesesuaian bolt–nutuntuk mengelakkan rampasan benang dan terhenti pemasangan.
